圆形冷却塔性能参数表

设计工况
进水温度T1=37°C
出水温度T2=32°C
湿球温度TwB=28°C
干球温度T=31.8°C
大气压力P=9.94x 104Pa

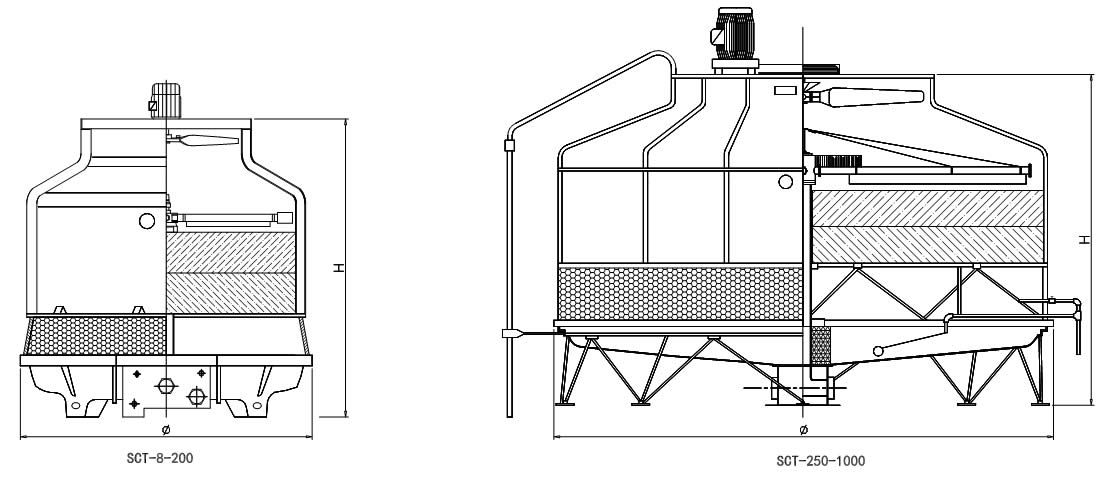

型号	流量	外形尺寸		风机直径	电机功率
型号	流量	直径（Φ)	高度（H)	（Φmm)	（Kw)
LZC-10	7.8	920	1680	635	0.18-6P
LZC-15	11.7	1160	1670	635	0.18-6P
LZC-20	15.6	1160	1770	770	0.55-6P
LZC-25	19.5	1385	1845	770	0.55-6P
LZC-30	23.4	1650	1875	770	0.75-6P
LZC-40	31.2	1650	1930	930	1.5-6P
LZC-50	39.2	1880	1930	930	1.5-6P
LZC-60	46.8	2100	2155	1180	1.5-8P
LZC-80	62.4	2100	2555	1180	1.5-8P
LZC-100	78.1	2900	2565	1450	2.25-8P
LZC-125	97.5	2900	2760	1450	2.25-8P
LZC-150	117	2900	2760	1450	2.25-8P
LZC-175	136.8	3300	2950	1750	4.0-10P
LZC-200	156.2	3300	2950	1750	4.0-10P
LZC-225	175.5	4120	3580	2100	5.5-4P
LZC-250	195.1	4120	3580	2100	5.5-4P
LZC-300	234	4730	3680	2400	7.5-4P
LZC-350	273.2	4730	3680	2400	7.5-4P
LZC-400	312.1	5600	3840	2745	11.0-4P
LZC-500	392.4	5600	3790	2745	11.0-4P
LZC-600	468	6600	4470	3400	15.0-4P
LZC-700	547.2	6600	4670	3400	18.5-4P
LZC-800	626.4	7600	4720	3700	22.0-4P
LZC-1000	781.2	7600	4920	3700	22.0-4P

注：由于敝公司不断提高水塔技术及其质量，如本说明书内资料日后任何更改，恕不另行通告，敝公司对此拥有最终解释权。

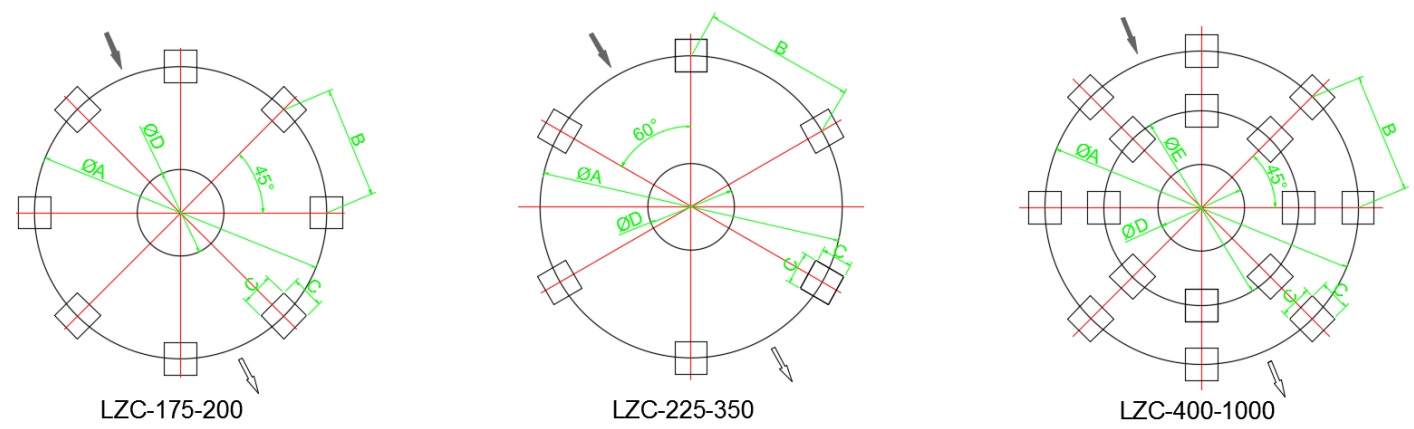

LZC圆形冷却基础尺寸

型号	基础尺寸（mm）
型号	ΦA	B	C	D	ΦE
LZC-10	520	450	250
LZC-15	730	632	250
LZC-20	730	632	250
LZC-25	960	678	300
LZC-30	1180	834	300
LZC-40	1180	834	300
LZC-50	1370	969	300
LZC-60	1530	1082	300
LZC-80	1530	1082	300
LZC-100	2320	1160	300	850
LZC-125	2320	1160	300	850
LZC-150	2320	1160	300	850
LZC-175	2730	1045	300	600
LZC-200	2730	1045	300	600
LZC-225	4250	2125	300	1000
LZC-250	4250	2125	300	1000
LZC-300	4880	2440	300	1000
LZC-350	4880	2440	300	1000
LZC-400	5650	2162	300	1200	3100
LZC-500	5650	2162	300	1200	3100
LZC-600	6720	2571	300	1200	3180
LZC-700	6720	2571	300	1200	3180
LZC-800	7600	2908	300	1200	4160
LZC-1000	7600	2908	300	1200	4160

LZC圆形冷配管规格

型号	配管规格（mm）
型号	进水	出水	满水	排水	浮球
LZC-10	40	40	25	25	15
LZC-15	40	40	25	25	15
LZC-20	50	50	25	25	15
LZC-25	80	80	25	25	15
LZC-30	80	80	25	25	15
LZC-40	80	80	25	25	15
LZC-50	80	80	25	25	15
LZC-60	100	100	25	25	15
LZC-80	100	100	25	25	25
LZC-100	125	125	25	25	25
LZC-125	125	125	25	40	25
LZC-150	150	150	25	40	25
LZC-175	150	150	25	50	25
LZC-200	150	150	25	50	25
LZC-225	200	200	50	50	40
LZC-250	200	200	50	50	40
LZC-300	200	200	50	50	40
LZC-350	200	200	50	50	40
LZC-400	200	200	50	50	40
LZC-500	250	250	50	50	50
LZC-600	250	250	50	50	50
LZC-700	250	250	50	50	50
LZC-800	300	300	50	50	50
LZC-1000	300	300	50	50	50

注:
1、确保水泥基础上表面及预埋钢板上表在同一水平面上，误差≥2mm.
2、不同型号的冷却塔在共同总管时，应确保冷却塔水盆上线在同一水平面上，必要时调整基础高度。
3、冷却塔在布管时必须确保出水总管有承托时尽量低于出水位，必要时加高基础，以防停机时水量倒流。

圆型逆流式冷却水塔安装简单程序

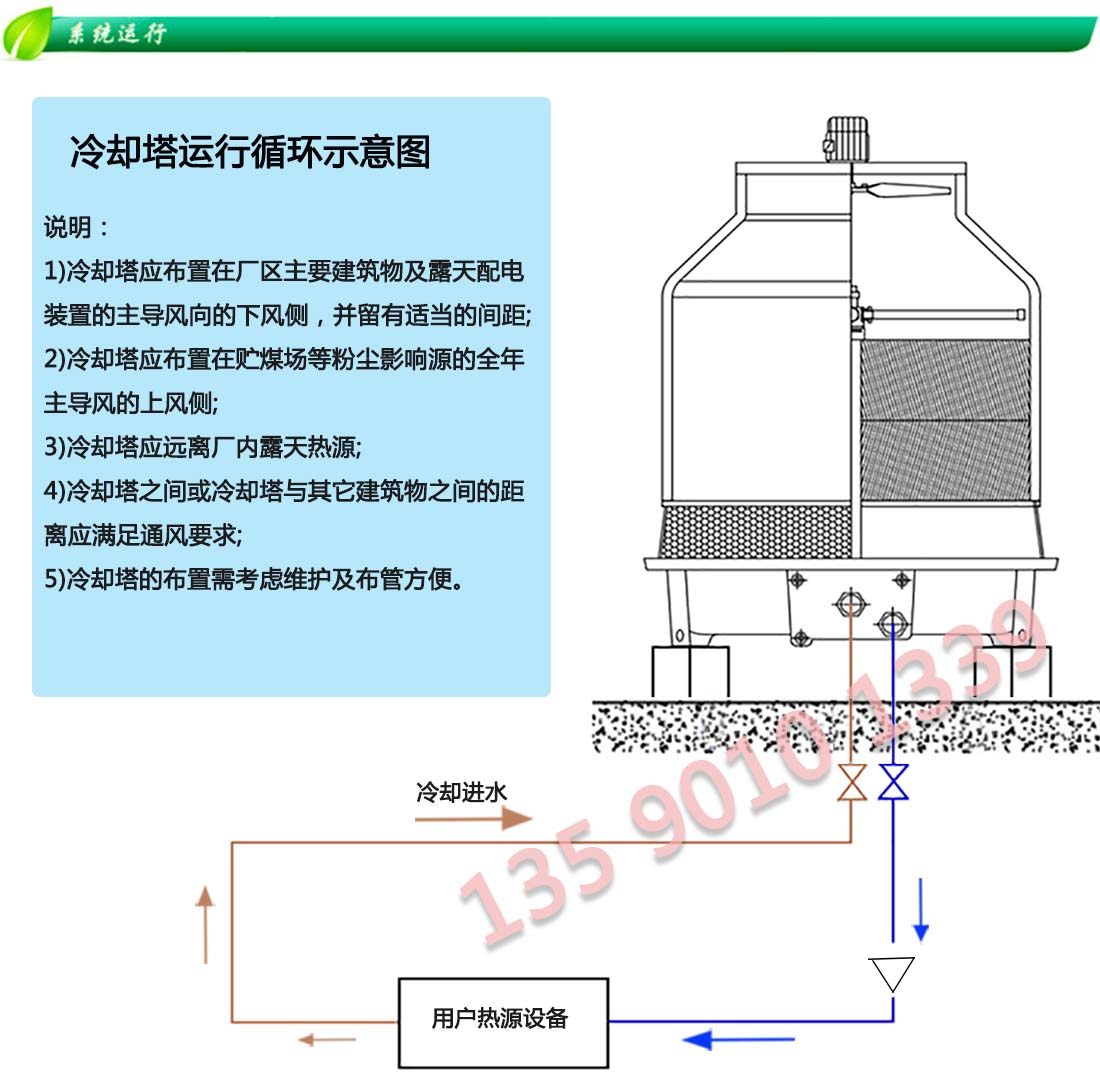

1	预选适当安装场地
1	安装水塔位置注意其负重和通风条
2	预造水泥基础，及安装水塔支持架
2	可依照说明书建议，预造混凝土或钢铁架之地基，然后将水塔的底盆支持架以环型组装成圆框状，水平必须划一，注意LZC-80以上型号中间位置之中央基础不能忽略。
3	安装水塔水槽及底盆
3	将水槽安置中央基础上，水盆外围承于底框上，水盆内围承于水槽法兰面.固定。
4	安装中心管，中心管束及围身支持架
4	中心管要垂直安装在水槽喉上，然后装上中心管束，再加装围身支架。
5	安装散热片支架于中心管束连接，但必须保证水平垂直。查证各件串好，可将所有螺丝收紧，然后放进组合散热注:如需踏在架上安装其他设备，请先以木板暂垫在散热片支架上。

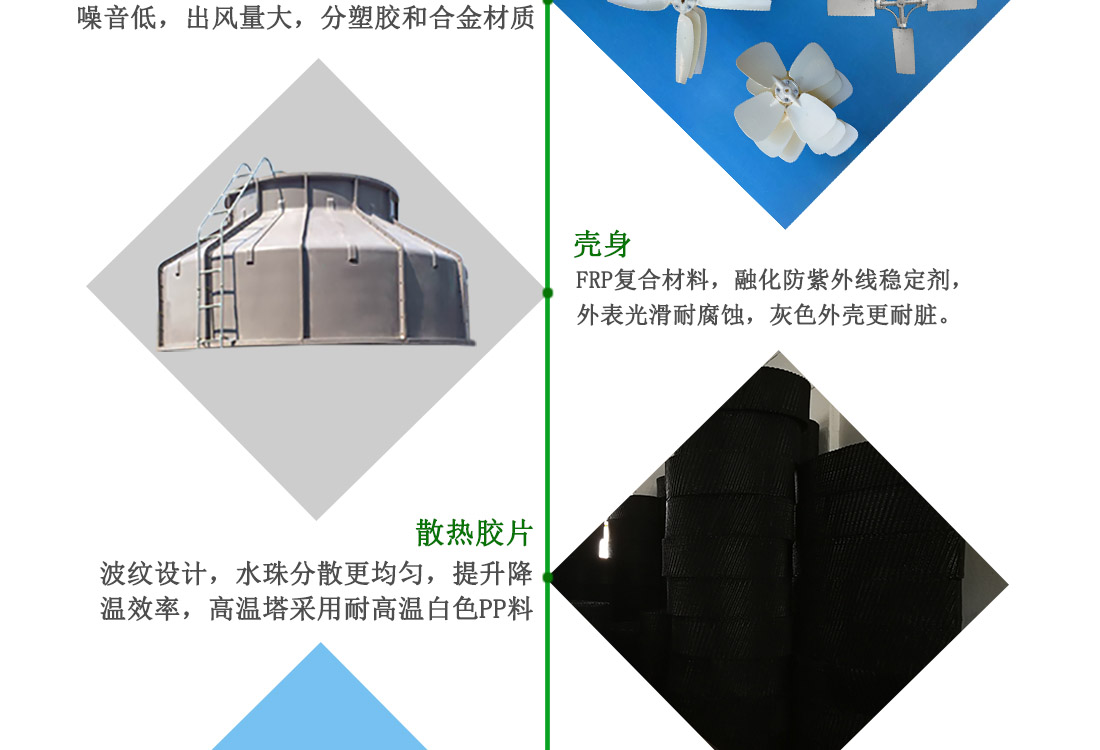

6	安装外壳围身及爬梯
6	将外壳围身放置在围身支架上，然后环绕着散热片组装及收紧螺丝，再装，上预早指定位置之爬梯.

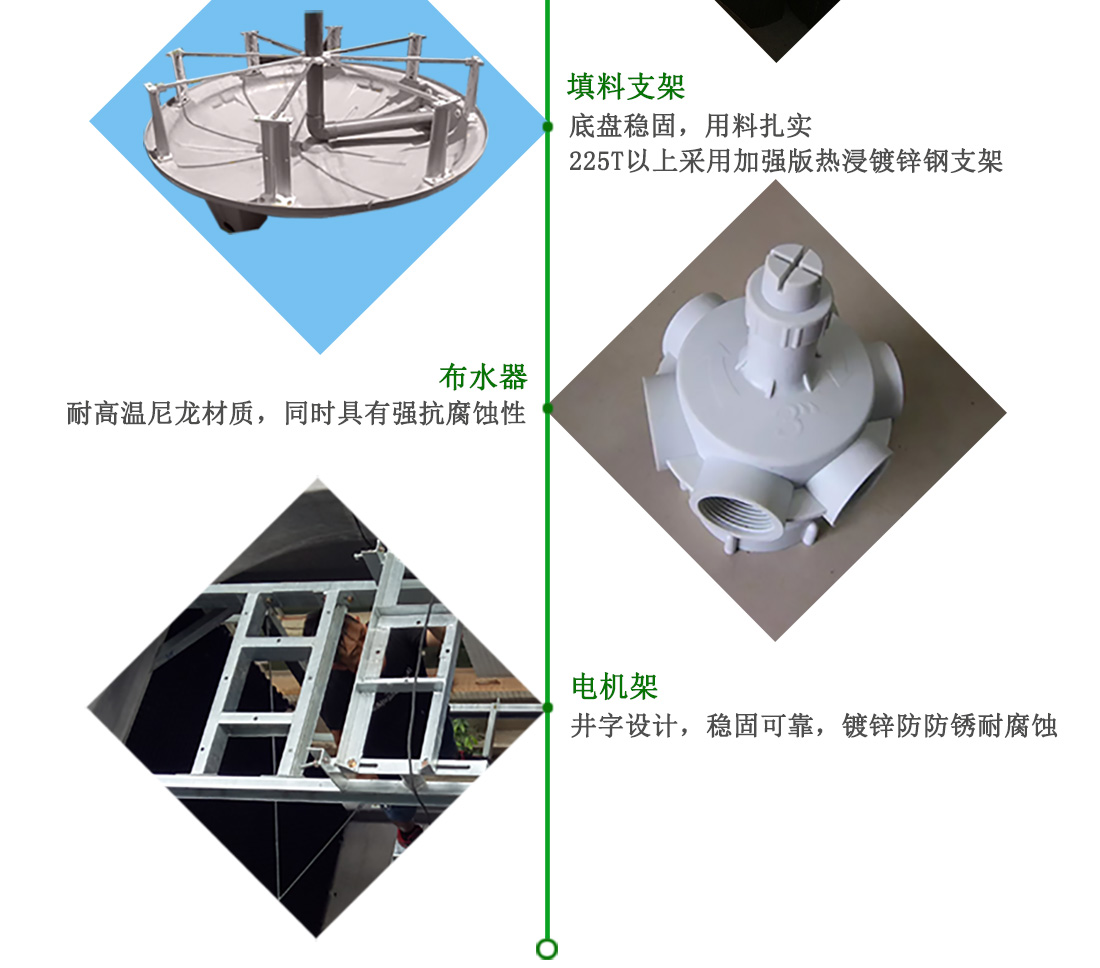

7	安装喷头，吊管用具及喷水管
7	把喷头装在中心喉管顶端，然后将吊管用具套在喷头上，在将喷水管横推进喷头内，利用准备吊管钢线作拉力控制，直至喷水管成水平位置，喷水孔要与垂直线成10度向安装。(在运行时，按需求而作最后调校角度，请参阅我公司建议之转速)

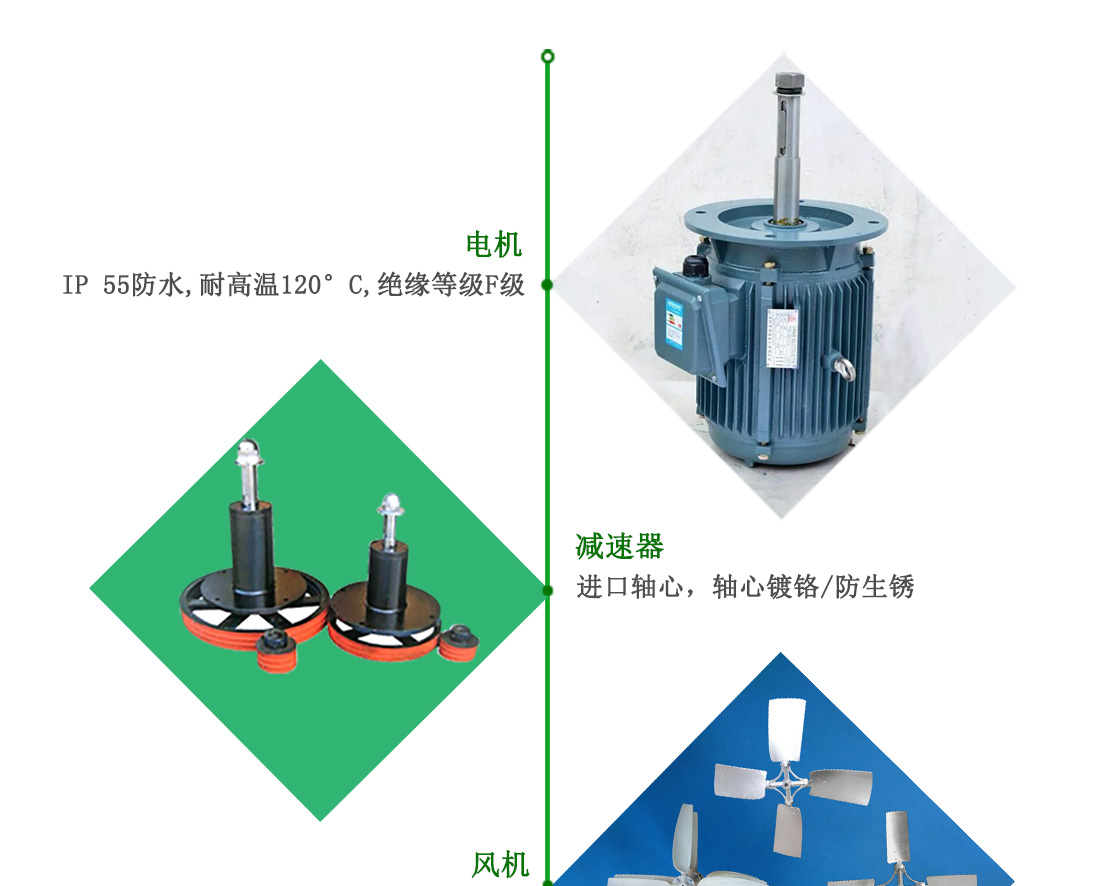

8	安装马达、马达架及风扇
	将马达架横装在外壳围身顶部，然后放进马达及减速机，再行配上风扇组合，最后加上风扇网。
	注: 1、LZC-40以下水塔要预先将马达、马达架连风扇组合才装上。
	2、LZC-300以上水塔风扇角度可按照需求风量而调校。
9	密封水盆及围身之间缝
9	由于水塔属多重组合式，故在安装完毕后，需要以预备之纤维胶浆密封间缝。
10	安装溢水器，浮球组合及滤水隔网
10	将溢水器，浮球组合及滤水隔网安放在预设地方，在喉牙接合处需包上喉胶布。
11	安装入风网
11	将入风口网支架上端装在外壳围身底边，下端钩则装在底盆框上，然后将回风网装上，外加固定销固定好即可。

圆型逆流式水塔补底盘施工要领

1	贴合前准备 a)贴合处必须保持无灰尘及不潮湿。 b)树脂与硬化剂的调和: 每次调和量1公斤最合适，不要超过2公斤，用完再调用，比例为1公斤树脂，用10°Cc硬化剂。
2	贴合方法: a)先用毛刷涂调合好的树脂，后贴玻璃纤维布，再涂上树脂，重复二至三次。
3	注意事项: a)贴合处6小时后才能使用，不可施压力及踩踏。 b)玻璃纤维使用前不可潮湿，如潮湿必须烘干后才可使用。
